高速采集模塊
產品系列涵蓋TI、ADI、Intersil等主流ADC芯片廠商的主流高速pipeline型ADC產品?？膳cXilinx ML605開發板、SP605開發板，KC705開發板、Avnet Spartan-6 LX150T開發板等配合使用。

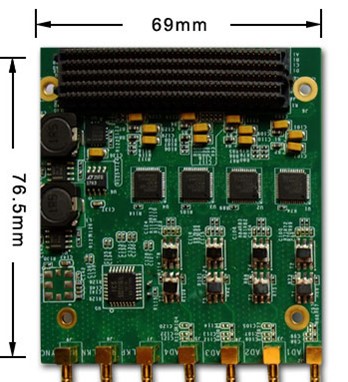

a) FMC-125-4，四路125Msps AD采集模塊
主要規格
l FMC接口,支持4路AD同步采集，采樣率125MSPS
l 量化位寬為16bit
l 輸入信號功率：≤10dBm
l 外部接口： SSMB，50Ω
l 時鐘輸入：支持內時鐘，外時鐘輸入
l 支持外觸發輸入，實現多板卡的同步觸發
l FMC卡大小為：69mm×76.5mm
l 供電方式：+12V直流供電，功耗：≤5W
性能指標
| 最高采樣率 | 125MSPS |
| 量化位寬 | 16bit |
| 信號輸入帶寬 | 700MHz |
| 信噪比（SNR） | 76dB |
| 有效位（ENOB） | ≥12.3位 |
| 雜散抑制（SFDR） | ≥80dB |
| 相位一致性 | ≤2°（多通道模式下） |
| 時鐘RMS jitter | ≤400fs |
| 工作溫度 | -40～85℃（工業級） |
應用領域
可用于寬帶信號采集、處理，軟件無線電，雷達信號采集、處理。

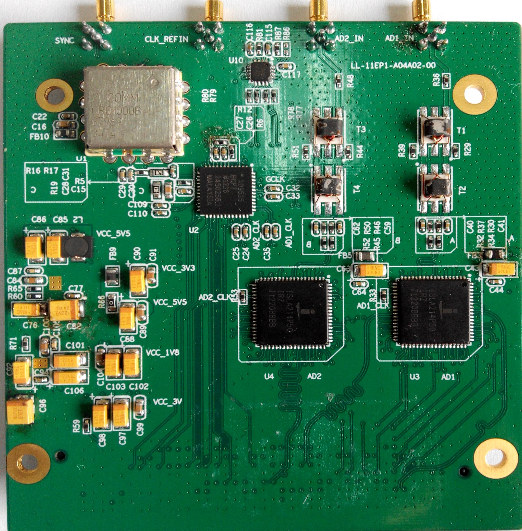

FMC-250-2 250Msps AD采集模塊
主要規格
l FMC接口，支持2路AD同步采集
l 量化位寬 14bit
l 輸入信號功率： ≤10dBm，
l 輸入耦合方式：AC耦合
l 外部接口：50歐姆阻抗， SSMB。
l 參考時鐘：支持內時鐘及外時鐘輸入。
l 觸發方式：支持內觸發及外觸發方式，實現多板卡的同步觸發。
l FMC卡大小為：69mm×76mm。
l 供電方式：+12V直流供電，功耗＜3W
性能指標
| 技術指標 | |
| 最高采樣率 | 250MSPS |
| 信號輸入帶寬 | 700MHz |
| 信噪比（SNR） | 68dB |
| 有效位（ENOB） | ≥11位 |
| 雜散抑制（SFDR） | ≥70dB |
| 相位一致性 | ≤10°（多通道模式下） |
| 時鐘RMS jitter | ≤300fs |
| 工作溫度 | -40～85℃（工業級） |
應用領域
可用于寬帶信號采集、處理，軟件無線電，雷達信號采集、處理。

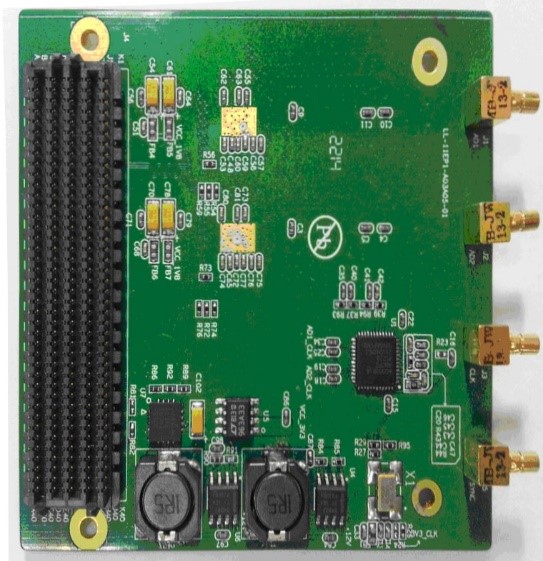

FMC-500-2 500Msps AD采集模塊
主要規格
l FMC接口,支持2路AD輸入。
l 通道數：2通道
l 最高采樣率：500MSPS，14bit， AD采用ISLA214P50芯片
l 輸入信號功率：< +10dBm
l 時鐘輸入：支持內時鐘輸入，外時鐘輸入。
l 輸入接口：50歐姆阻抗，物理接口為 SSMB
l 觸發方式：支持外觸發輸入，實現多板卡的同步觸發
l FMC卡尺寸：69mm×76.5mm
l 供電方式：+12V直流供電，功耗≤8W
性能指標
| 最高采樣率 | 500MSPS |
| 量化位寬 | 14bit |
| 信號輸入帶寬 | 700MHz |
| 信噪比（SNR） | 65dB |
| 有效位（ENOB） | ≥10.5位 |
| 雜散抑制（SFDR） | ≥70dB |
| 相位一致性 | ≤10°（多通道模式下） |
| 時鐘RMS jitter | ≤150fs |
| 工作溫度 | -40～85℃（工業級） |
應用領域
可用于寬帶信號采集、處理，軟件無線電，雷達信號采集、處理。
